2022年9月7-9日，在第24屆中國國際光電博覽會上，江蘇佑光科技股份有限公司將攜DB805A高精度貼片機、DB805B高精度共晶貼片機、DB810高精密自動固晶機、在線式高精度點膠機：WH-Y3000A和自動點膠機點膠閥系列等產品，誠摯邀請您蒞臨信息通信展7號館7B75展位參觀、交流及業務洽談。

部分產品搶先看

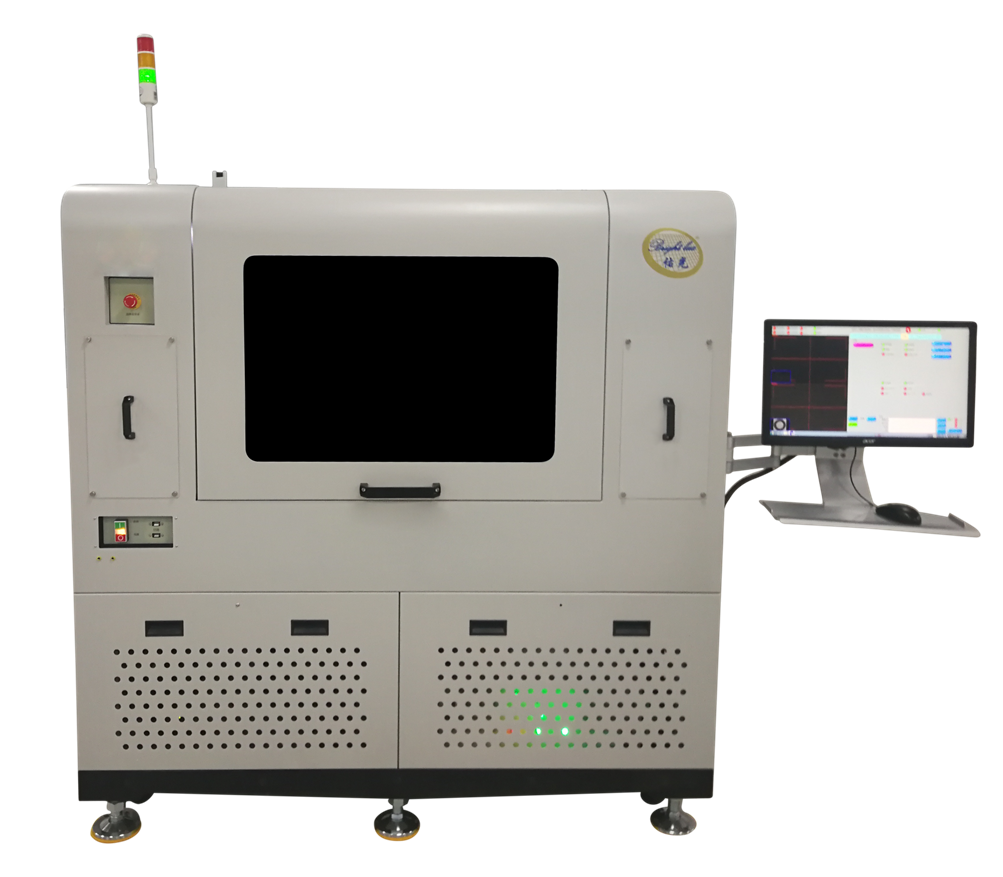

DB805A高精度貼片機

技術規格：

·      High-accuracy bonding高精度焊接(3 σ = ±5 μm)

·      Capable of handling micro chips能夠處理微小芯片.

·      The parametric sequence control enables programming control of the force參數序列控制可以對壓力進行編程控制.

·      The force feedback method achieves high-accuracy force contro壓力反饋方法實現了高精度的壓力控制l.

·      3* 6 inch Wafer Ring3* 6英寸晶圓環

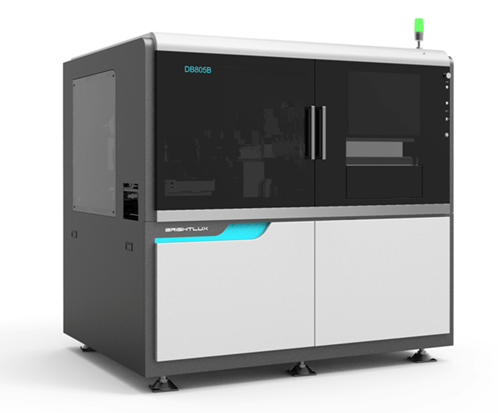

  DB805B高精度共晶貼片機

產品規格：

·         配置2個貼片模組，每個貼片模組有4個貼片頭，2組共6個Wafer供料系統，通過取料吸嘴從Wafer取料，放中轉臺，校準后，貼片吸嘴從中轉臺吸取芯片，視覺識別后貼裝到指定位置

·         貼片精度要求：±5um@3ε

·         貼片壓力：20-250g±10%

·         貼片效率：25秒/顆芯片（不含加熱時間）

·         貼片模組：2組貼片模組，每組包含4個貼片頭。

·         設備配置傳送軌道，和下游設備進行對接，物料載具采用Magazine上料。

·         可拾取芯片材料砷化鎵、PIN、陶磁基板、玻璃材料、電阻、電容；

·         適應芯片吸取范圍：2"和4"的料盒（Gel Pak）；

·         適應芯片尺寸0.25mm*0.25mm—6.5mm*6.5mm；

·         對于砷化鎵、PIN元件、陶磁基板、玻璃材料，鍍金電阻、電容、熱敏電阻等，能有良好的感光性和識別

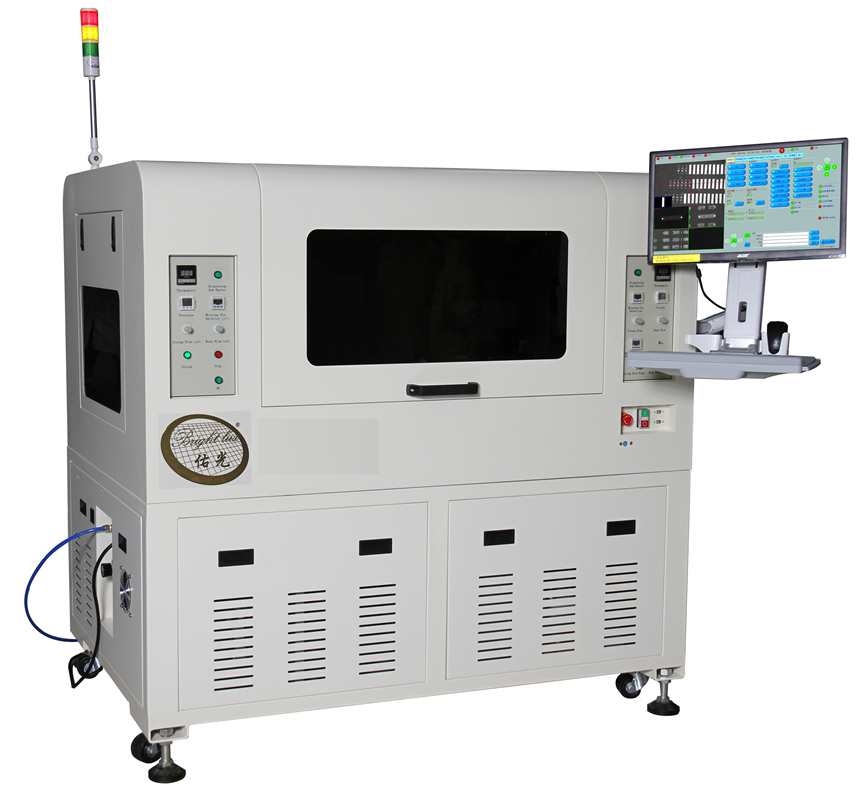

 DB810高精密自動固晶機

產品介紹：

·         機臺基本性能：

作業系統: Windows 7

操作界面：中英文界面

工作周期時間：700ms(Max)   UPH=5K

定位精度：±10um

角度精度：±0.5°

晶片尺寸：4mil*4mil～100mil*100mil

支持支架：平面LED,SMD(0603、1010), TOP SMD(020、2835等),COB大功率等

視覺系統: 精確及可調圖像識別定位統 2支架規格：長≤ 200mm  寬≤100mm

電源：220V±10V，50HZ  700W

空氣源（壓力）：5～6Kgf/cm 2

·         其他功能及配置:

真空漏晶檢測功能

無限程序儲存數量

外置不間斷電源系統（UPS）

內置真空發生系統

晶片分選功能

·         固晶前后質量檢測功能：

膠量大小檢測

晶片距離偏差檢測

固晶角度誤差檢測

固晶前晶片反向檢查

·         2體積和重量：

體積（長*寬*高）：1260mm*1380mm*1480mm （不含顯示器高度）

重量：700Kg

·         取晶系統：

取晶頭：表面吸取式

取晶臂：90°旋轉

取晶力度：20g～200g

·         固晶系統 ：

固晶頭：上下直線運動，表面吸取式

固晶臂：直線運動

固晶力度：20g～200g

·         晶片工作臺系統：

最大行程:6” × 6” (152 mm × 152mm)

定位精度：±5um

復測精度：±2um

頂針行程: 3mm (Max)

·         直線固晶系統：

最大XY行程:4” ×8” (100 mm ×200mm)

定位精度：±3um

復測精度：±1.5um

點膠系統:  XY可調式點膠，恒溫點膠臂

上下料系統：夾具換料

支持最大有效支架面積：100 mm ×200mm

·         校正工作臺：

角度精度：±0.5°

定位精度：±3um

復測精度：±1.5um

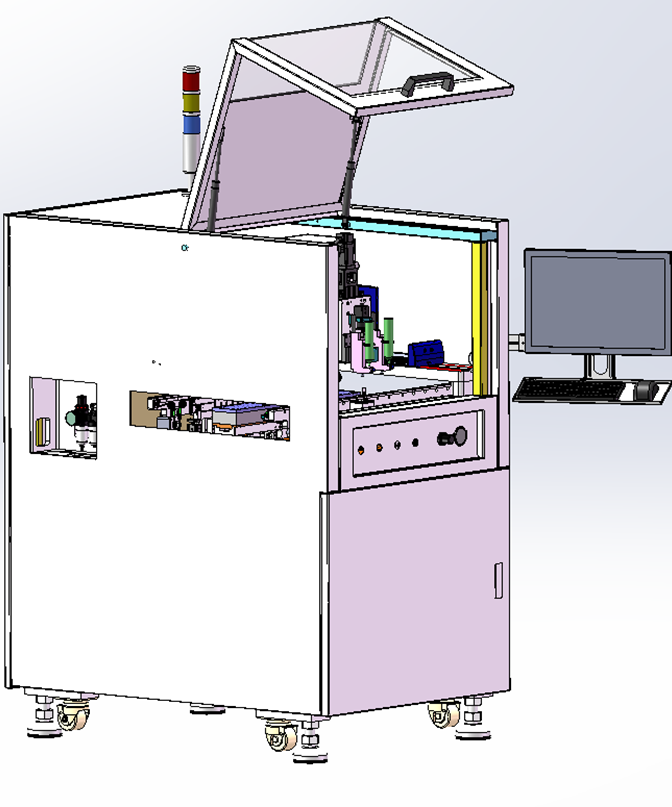

在線式高精度點膠機：WH-Y3000A

產品介紹：

1.設備性能稼動率：≥95%；

2.一次良品率：≥99%；

3.設備噪音不大于70db；

4.XY工作臺(龍門式）：

  4.1.驅動方式：直線電機模組

  4.2.有效行程：X軸：≥400mm

                 Y軸：≥400mm

  4.3.點膠速度：≥1000 mm/s（ 可調）

  4.4. 重復定位精度：±0.005mm

  4.5.移動精度：0.005mm

  4.6.分辨率：1.0um

5.機械臂（Z軸）：

  5.1.驅動方式：AC伺服電機

  5.2. 最高速度：≥500 mm/s(可調)

  5.3.有效行程：≥ 50mm

  5.4.移動精度：≥0.005mm

  5.5. 重復定位精度：±0.005mm

  5.6. 分辨率：0.01mm

  5.7.微調模式：XYZ三軸手動微調

  5.8.微調行程：XYZ：±3mm

6.點膠頭：

  6.1.點膠頭數量：≥1個

  6.2.控制方式：根據產品定制

  6.3.點膠標準設定范圍可精確到：0.00001ml

  6.4.空氣壓力設定范圍：0-0.6MPa可調

7.軌道：

 7.1.軌道搬運模式：皮帶模式，使用步進及以上配置電機。

 7.2.軌道寬度調整范圍：120--500mm

 7.3.根據客戶產品調整軌道寬度，自動調整.

 7.4.適應料片厚度：0.2-4.0mm

8. 電氣控制：

  8.1.CCD檢測功能，自動校正產品與針頭位置

  8.2. 17?以上彩色液晶顯示器，windows XP以上中文界面

  8.3.在顯示屏上有出錯等管理信息顯示

  8.4.數據保存使用硬盤或USB存儲

  8.5．設備具有斷電保護功能

9. 設備的正常使用壽命：≥10年

10. 設備尺寸：長：850 mm 寬：1250 mm 高：1500 mm
